天然气球阀用途:
博耐斯Q41F-25/40型天然气球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。天然气球阀采用成形聚四氟乙烯填料,手柄操作力矩平稳,驱动方式可为手动、蜗轮传动、气动、电动等。O形密封圈用来防止外部杂质进入阀门内部,并保持阀门密封性能,大于DN150的球阀采用蜗轮驱动,大于DN200用固定球球阀。适用于燃气管路、液化石油气管路、天然气管路、煤气管路等一般工作介质,不锈钢阀体而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和、乙烯等,在各行业得到的应用。
微信:sy1668
天然气球阀操作原理和结构说明:
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用长。
3、启闭快启闭时需把球体转动90°,方便而快。
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在阀门中球阀的流体阻力较小。
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能符合用户的工况使用要求。

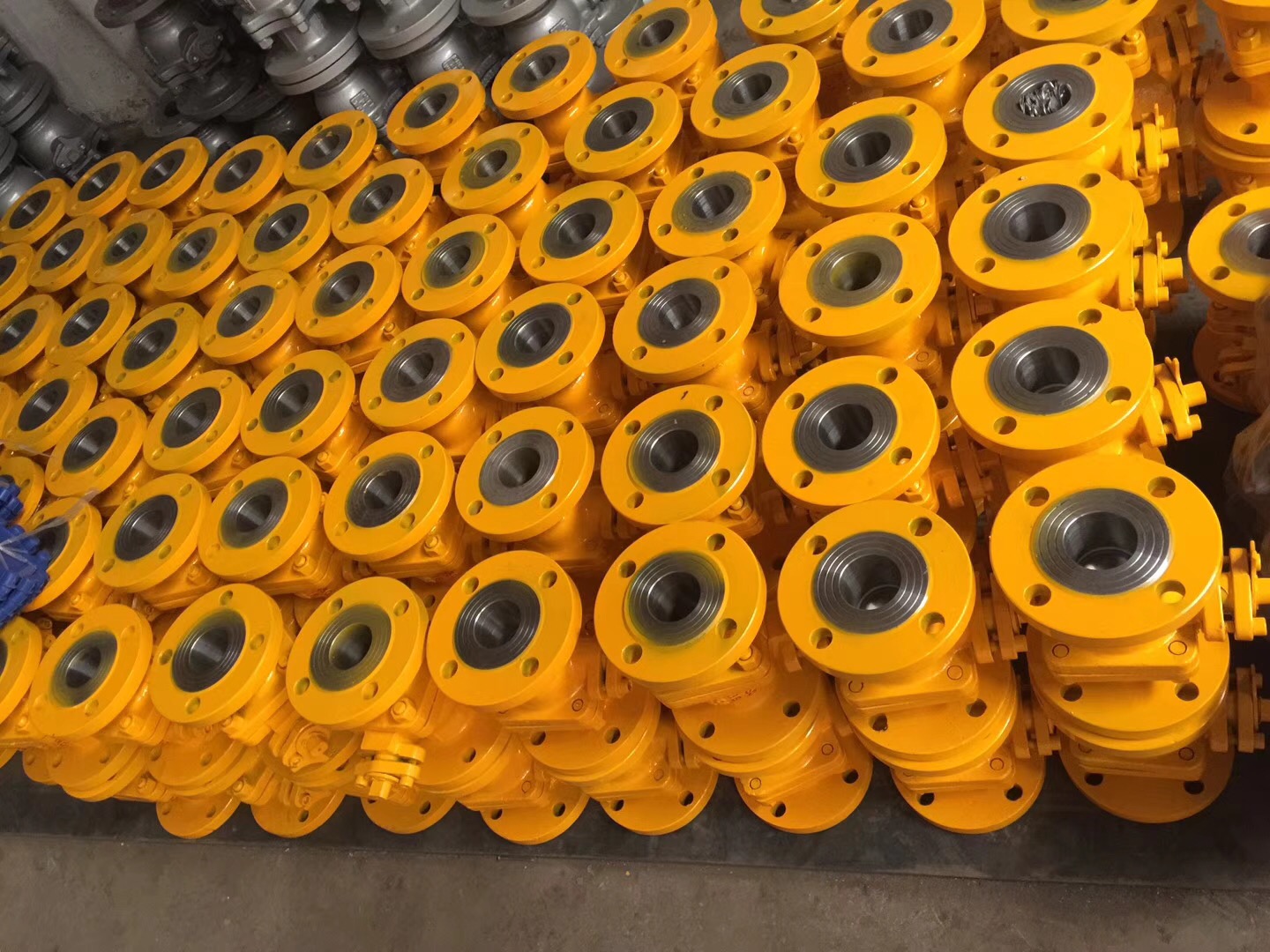

天然气球阀图片:
天然气球阀产品性能规范:
压力等级
|
常温试验压力(Mpa)
|
壳体
|
密封
|
低气压密封
|
公称压力(LB)
|
150
|
3.0
|
2.2
|
0.6
|
300
|
7.5
|
5.5
|
0.6
|
适用温度
|
-40~+80℃
|
适用介质
|
燃气、天然气,液化石油气、煤气等
|
天然气球阀主要零件材料:
零件名称
|
材料
|
阀体阀盖
|
碳素钢 WCB
|
球体
|
不锈钢 304SS
|
密封圈
|
PTFE(特氟隆)-聚四氟乙烯
|
阀杆
|
铬不锈钢Cr13
|
阀杆填料
|
聚四氟乙烯
|
中法兰螺母/螺栓
|
35#
|
Q41F-25/40,BY-820天然气球阀主要外形尺寸和连接尺寸:
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
z-d
|
H
|
25
|
150
|
115
|
85
|
65
|
58
|
16
|
2
|
4-*14
|
150
|
32
|
165
|
135
|
100
|
75
|
66
|
18
|
2
|
4-*18
|
160
|
40
|
180
|
145
|
110
|
85
|
76
|
18
|
3
|
4-*18
|
175
|
50
|
200
|
160
|
125
|
100
|
88
|
20
|
3
|
4-*18
|
185
|
65
|
220
|
180
|
145
|
120
|
110
|
22
|
3
|
8-*18
|
200
|
80
|
250
|
195
|
160
|
135
|
121
|
22
|
3
|
8-*18
|
220
|
100
|
320
|
135
|
190
|
160
|
150
|
24
|
3
|
8-*23
|
248
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
8-*25
|
380
|
150
|
400
|
300
|
250
|
218
|
204
|
30
|
3
|
8-*25
|
420
|
200
|
600
|
375
|
310
|
278
|
260
|
34
|
3
|
12-*25
|
530
|
注::≥DN200以上阀门选用Q347F型蜗轮固定球阀。
Q347F-16C/25/40/64/100/160天然气球阀主要外形尺寸和连接尺寸:
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
z-d
|
H
|
250
|
568
|
425
|
370
|
332
|
|
36
|
3
|
12-*30
|
608
|
300
|
648
|
485
|
430
|
390
|
|
40
|
3
|
16-*30
|
774
|
350
|
762
|
550
|
490
|
448
|
|
44
|
3
|
16-*34
|
820
|
400
|
883
|
610
|
550
|
505
|
|
48
|
3
|
16-*34
|
900
|
450
|
914
|
660
|
600
|
555
|
|
50
|
3
|
20-*34
|
1050
|
500
|
991
|
730
|
660
|
610
|
|
52
|
3
|
20-*41
|
1200
|
