博耐斯博耐斯过滤器是输送介质管道上的一种阀门装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端，用来拦截介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤网取出，处理后重新装入，因此，使用维护方便。
【过滤器的选用】
①进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的入口通径，一般与入口管路口径一致。
②公称压力：按照过滤管路可能出现的最高压力确定过滤器的压力等级。
③孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。规格滤网可拦截的粒径尺寸可直接询问。
④过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
024-62657366
Y型过滤器概述：
博耐斯Y型过滤器是输送介质的管道系列的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端，用来拦截介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件采用不锈钢。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入，使用维护方便。该过滤器体形小、滤眼细、阻力小、安装检修方便、成本较低、并排污时间短。
过滤网目数选用参考：
一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
|
|
|
|
|

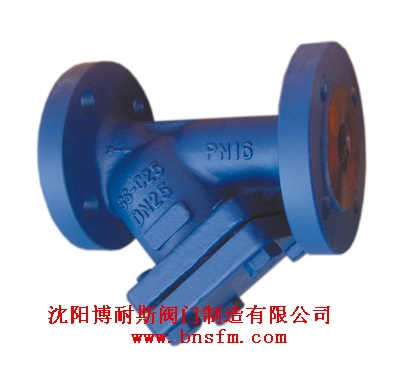

球墨铸铁Y型过滤器
|
铸钢Y型过滤器
|
不锈钢Y型过滤器
|
Y型过滤器主要技术参数：
|
壳体材质
|
球墨铸铁
|
碳钢(WCB碳素钢、铸钢)
|
不锈钢
|
|
公称通径
|
15～500mm
|
|
滤框滤网材质
|
不锈钢
|
|
密封件材质
|
耐油石棉、丁腈橡胶、聚四氟乙烯
|
|
工作温度（℃）
|
-30~380
|
-80~425
|
-80~450
|
|
公称压力（MPa）
|
1.6~42（150Lb~2500Lb）
|
|
过滤精度（目/in）
|
10~300
|
Y型过滤器分类说明：
本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。用于管道清除输送介质:热水、冷水、蒸汽、压缩空气机械杂质,是锅炉房循环水泵前均需安此产品,为了拦截系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。用于用汽设备,如:蒸汽仪表、疏水阀,压缩空气和用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于输油管道上设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
Y型过滤器主要连接尺寸：
|
DN
|
"英寸
|
L
|
H
|
H1
|
拉杆伸缩过滤器
|
参考重量kg
|
|
15
|
1/2
|
125
|
70
|
150
|
L
|
H
|
2
|
|
20
|
3/4
|
145
|
70
|
150
|
|
|
3
|
|
25
|
1
|
160
|
80
|
160
|
|
|
3.8
|
|
32
|
1 1/4
|
180
|
90
|
180
|
|
|
6
|
|
40
|
1 1/2
|
200
|
100
|
240
|
|
|
7.2
|
|
50
|
2
|
220
|
130
|
250
|
300
|
130
|
10
|
|
65
|
2 1/2
|
260
|
165
|
350
|
350
|
165
|
17
|
|
80
|
3
|
280
|
195
|
390
|
400
|
195
|
20
|
|
100
|
4
|
320
|
230
|
450
|
450
|
230
|
32
|
|
125
|
5
|
350
|
300
|
520
|
500
|
300
|
53
|
|
150
|
6
|
380
|
335
|
580
|
550
|
335
|
66
|
|
200
|
8
|
495
|
420
|
690
|
650
|
420
|
110
|
|
250
|
10
|
595
|
500
|
800
|
775
|
500
|
165
|
|
300
|
12
|
640
|
580
|
950
|
900
|
580
|
225
|
|
350
|
14
|
700
|
640
|
1150
|
|
|
312
|
|
400
|
16
|
800
|
700
|
1360
|
|
|
500
|
|
450
|
18
|
850
|
790
|
1480
|
|
|
700
|
|
500
|
20
|
900
|
875
|
1650
|
|
|
900
|
Y型过滤器安装与维护：
1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。下图为Y型过滤器安装方向指导：2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这是压力降增大，流速会下降，需及时清除过滤芯内的杂质。
3、清洗杂质时，注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机，泵，仪表等设备会遭到破坏。
4、如发现不锈钢钢丝变形或损坏，需更换。
沈阳博耐斯阀门制造有限公司生产的过滤器有：Y型过滤器，T型过滤器，U型过滤器，蓝式过滤器，高低过滤器，燃气过滤器，蒸汽过滤器，水用过滤器，精密过滤器，伸缩过滤器，铸钢过滤器，不锈钢过滤器，衬氟过滤器等024-62657366
|
