产品概述：

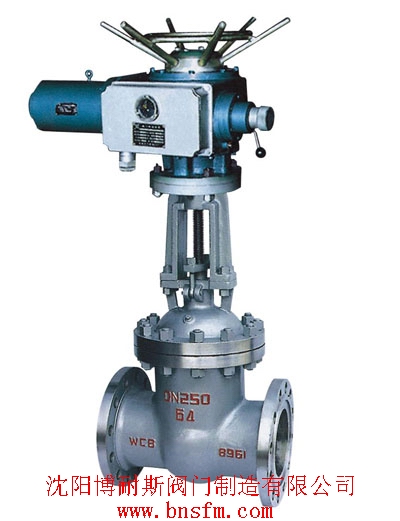

博耐斯电动法兰闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站等系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动契式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
024-62657366
产品特点：
1、博耐斯电动闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围大，适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用简单，它适用于常温、中温的介质和压力的环境。用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
主要设计规范：
|
设计与制造
|
GB/T12234
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB79
|
|
检验与试验
|
JB/T9092
|
|
材料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
标志
|
GB/T12220
|
|
供货
|
JB/T7928
|
主要零件材料：
|
阀体、阀盖
|
阀板
|
阀座
|
阀杆
|
填料
|
适用介质
|
适用温度(≤℃)
|
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCr5MO
|
ZGlCr5M0+ Stellite12
|
1Crl8Ni9+ Stellite6
|
25Cr2M01VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
|
ZGlCrl8Ni9Ti
|
Crl了Ni2
|
1Crl8Ni9+ Stellite6
|
1Crl8Ni9Ti
|
PTFE
|
硝酸类、碱类
|
200
|
|
ZG00Crl7Nil4M02
|
316L+ Stellite12
|
316L+Stel1ite6
|
316L
|
PTFE
|
尿素、甲铵液、磷酸
|
200
|
产品外形结构图及安装尺寸：
|
公称压力 PN(MPa)
|
公称通径 DN(mm)
|
标准值
|
参考值
|
电装型号
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
质量(kg)
|
|
1.6
|
50
|
250
|
160
|
125
|
100
|
/
|
16
|
3
|
/
|
4-φ18
|
590
|
678
|
90
|
DZWl0A
|
|
65
|
265
|
180
|
145
|
120
|
/
|
18
|
3
|
/
|
4-φ18
|
590
|
693
|
96
|
DZWl5A
|
|
80
|
280
|
195
|
160
|
135
|
/
|
20
|
3
|
/
|
8-φ18
|
590
|
755
|
108
|
DZW20A
|
|
100
|
300
|
215
|
180
|
155
|
/
|
20
|
3
|
/
|
8-φ18
|
590
|
820
|
126
|
DZW20A
|
|
150
|
350
|
280
|
240
|
210
|
/
|
24
|
3
|
/
|
8-φ23
|
590
|
994
|
199
|
DZW20A
|
|
200
|
400
|
335
|
295
|
265
|
/
|
26
|
3
|
/
|
12-φ23
|
590
|
1138
|
254
|
DZW30A
|
|
250
|
450
|
405
|
355
|
320
|
/
|
30
|
3
|
/
|
12-φ25
|
810
|
1409
|
310
|
DZW45A
|
|
300
|
500
|
460
|
410
|
375
|
/
|
30
|
4
|
/
|
12-φ25
|
810
|
1588
|
391
|
DZW60
|
|
350
|
550
|
520
|
470
|
435
|
/
|
34
|
4
|
/
|
16-φ25
|
830
|
1755
|
729
|
DZW90
|
|
400
|
600
|
580
|
525
|
485
|
/
|
36
|
4
|
/
|
16-φ30
|
830
|
1902
|
992
|
DZWl20
|
|
450
|
650
|
640
|
585
|
545
|
/
|
40
|
4
|
/
|
20-φ30
|
870
|
214l
|
1168
|
DZWl80
|
|
500
|
700
|
705
|
650
|
608
|
/
|
44
|
4
|
/
|
20-φ34
|
870
|
2276
|
1222
|
DZW250
|
|
600
|
800
|
840
|
770
|
718
|
/
|
48
|
5
|
/
|
20-φ41
|
870
|
2474
|
1376
|
DZW250
|
|
2.5
|
50
|
250
|
160
|
125
|
100
|
/
|
20
|
3
|
/
|
4-φ18
|
590
|
678
|
95
|
DZWl0A
|
|
65
|
265
|
180
|
145
|
120
|
/
|
22
|
3
|
/
|
4-φ18
|
590
|
693
|
99
|
DZWl5A
|
|
80
|
280
|
195
|
160
|
135
|
/
|
22
|
3
|
/
|
8-φ18
|
590
|
755
|
113
|
DZW20A
|
|
100
|
300
|
230
|
190
|
160
|
/
|
24
|
3
|
/
|
8-φ23
|
590
|
820
|
132
|
DZW20A
|
|
150
|
350
|
300
|
250
|
218
|
/
|
30
|
3
|
/
|
8-φ25
|
590
|
934
|
206
|
DZW30A
|
|
200
|
400
|
360
|
310
|
278
|
/
|
34
|
3
|
/
|
12-φ25
|
590
|
1138
|
257
|
DZW30A
|
|
250
|
450
|
425
|
370
|
332
|
/
|
36
|
3
|
/
|
12-φ30
|
810
|
1409
|
317
|
DZW45A
|
|
300
|
500
|
485
|
430
|
390
|
/
|
40
|
4
|
/
|
16-φ30
|
810
|
1588
|
412
|
DZW60A
|
|
350
|
550
|
550
|
490
|
448
|
/
|
44
|
4
|
/
|
16-φ34
|
830
|
1750
|
750
|
DZW90
|
|
400
|
600
|
610
|
550
|
505
|
/
|
48
|
4
|
/
|
16-φ34
|
830
|
1902
|
1042
|
DZWl20
|
|
450
|
650
|
660
|
600
|
555
|
/
|
50
|
4
|
/
|
20-φ34
|
870
|
2141
|
1275
|
DZWl20
|
|
500
|
700
|
730
|
660
|
610
|
/
|
52
|
4
|
/
|
20-φ41
|
870
|
2276
|
1420
|
DZWl80
|
|
600
|
800
|
840
|
770
|
718
|
/
|
56
|
5
|
/
|
20-φ41
|
870
|
2474
|
1522
|
DZW250
|
|
4．0
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
590
|
69l
|
95
|
DZWl0A
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
590
|
711
|
102
|
DZWl5A
|
|
80
|
310
|
195
|
160
|
135
|
12l
|
22
|
3
|
4
|
8-φ18
|
590
|
775
|
115
|
DZW20A
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
590
|
871
|
163
|
DZW20A
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
590
|
1028
|
219
|
DZW30A
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
590
|
1325
|
373
|
DZW45A
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
4．5
|
12-φ34
|
810
|
1400
|
480
|
DZW60A
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
4
|
4．5
|
16-φ34
|
830
|
1653
|
686
|
DZW90
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
4
|
5
|
16-φ41
|
870
|
179l
|
1021
|
DZWl20
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
5
|
20-φ4l
|
870
|
2092
|
1450
|
DZWl80
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4
|
5
|
20-φ4l
|
1170
|
2465
|
2150
|
DZW250
|
|
6.4
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ18
|
590
|
790
|
102
|
DZWl5A
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ18
|
590
|
840
|
106
|
DZW20A
|
|
80
|
310
|
210
|
170
|
140
|
12l
|
30
|
3
|
4
|
8-φ18
|
590
|
890
|
123
|
DZW20A
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
3
|
4．5
|
8-φ23
|
590
|
1020
|
154
|
DZW30A
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
3
|
4．5
|
8-φ25
|
590
|
1290
|
317
|
DZW30A
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
3
|
4．5
|
12-φ30
|
590
|
1475
|
437
|
DZW45A
|
|
250
|
650
|
470
|
400
|
352
|
313
|
48
|
3
|
4．5
|
12-φ34
|
810
|
1500
|
606
|
DZW60A
|
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
4
|
4．5
|
16-φ34
|
830
|
1820
|
732
|
DZW90
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
（3）详细请来电咨询024-62657366
沈阳博耐斯阀门制造有限公司生产的电动阀门有：电动闸阀，电动刀闸阀，电动桨液阀，电动截止阀，电动球阀，电动蝶阀，电动隔膜阀，电动调节阀，电动平衡阀，电动柱塞阀，电动旋塞阀等。
|
