 HR-LCD无纸记录仪
 HR-LCD-XR无纸记录仪表主要特点： |
 以大屏幕液晶图形显示器取代简单的LED数码管，扩充了大容量存储器，增强通讯速率达19.2kbps；
引入了中文环境下的WINDOWS框架结构，以简洁明了的菜单提示，灵活方便的多窗口多任务界面为用户提供了无纸记录仪表的功能。
准电脑化的软硬件配置，增强了仪表的可观性，延伸了仪表的功能，它可在一块仪表中实现数字仪表，模拟光柱,记录仪表的完美结合。可记录长达220天的历史数据、历史曲线。
借助了大屏幕LCD图形显示器,可同屏或分页显示多组提示汉字、参量数据、百分比棒图、报警/输出状态、动态实时曲线、历史曲线参数，同时可以高达19.2kbps速率与上位机或打印机联络，适合于单机或组态系统中使用。
|
| 技术指标 |
| 商 标 |
型 号 |
| HR-LCD-XR |
D/S80系列 |
| 输入信号 |
模 拟 量 |
热 电 偶：K、E、S、B、J、T、R、Wre3-25；冷端温度自动补偿范围0～50℃,
补偿准确度±1℃
热 电 阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。
远传电阻：30～350Ω（远传压力表）。
直流电压：0～20mV、0～100mV、0～5V、1～5V、0～5V开方、1～5V开方、
-5V～5V；-0.1V～0.1V(订货时需指定，与其他信号不兼容)。
直流电流：0～10mA、0～20mA、4～20mA 、0～10mA开方、4～20mA开方。
输入阻抗：电压信号Ri≥500KΩ。 |
| 输出信号 |
模拟量输出
报警输出
通讯输出
馈电输出 |
·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）
继电器控制输出─带回差，触点：AC220V/1A，DC24V/3A（阻性负载）
接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等
波特率─1200bps～19.2kbps 内部自由设定 采用标准MODBUS RTU通信协议
DC24±1V，负载电流≤30mA |
| 特 性 |
测量精度
分辨率
采样周期
记录间隔
存储长度
测量范围
显示方式
报警方式
温度补偿
打印控制
打印精度
参数设定
保护方式
|
±0.5%FS±0.2%FS
±1字
0.5秒
1秒－240秒之间分着1，2，4，6，15，30，60，120，240秒九档可供选择。
0.9天（间隔1秒时）－220天（间隔240秒时）/三通道
-9999～99999字
中文菜单 实时动态曲线 历史曲线追忆 数字 光柱 图表 状态
可选择2～3限报警输出，LCD指示
继电器ON/OFF带回差（用户可自由设定）
0～50℃数字式温度自动补偿
直接配接串行打印机(如SP-A40SH微打等)，打印接口为RS-232
同仪表精度
·面板轻触式按键数字设定（中文菜单提示）
·参数设定值密码锁定
·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LCD指示
·输入超/欠量程报警，
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
·参数设定值断电后永久保存 |
| 使用环境 |
环境温度
相对湿度
供电电源
功 耗 |
0～50℃
≤85%RH ·避免强腐蚀气体
常规型 ·AC 220V %（50Hz±2Hz）
特殊型 ·AC 90～265V—开关电源
·DC 24V±2V—开关电源
·≤5W（AC220V电源供电）
·≤4W（AC90～265V开关电源供电）
·≤4W（DC24V电源供电） |

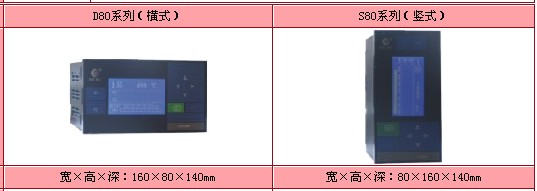

| HR-LCD-XR |
D80系列（横式） |
S80系列（竖式） |
| 仪表外形 |
|
|
| 外形尺寸 |
宽×高×深：160×80×140mm |
宽×高×深：80×160×140mm |
| 开孔尺寸 |
 单位：mm
|
 单位：mm
| | | |
