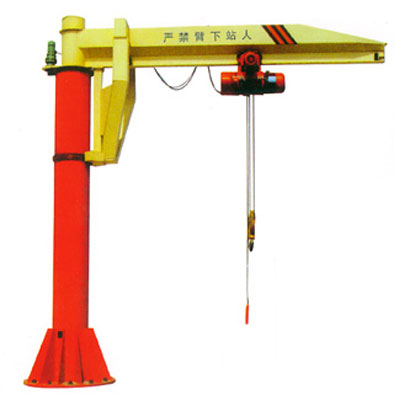

DX型旋臂起重机是与PK型环链电动葫芦或CD、MD型电动葫芦配套使用的一种起重机械。它由立柱、回转臂、悬臂驱动装置和电动葫芦组成。立柱下端底座通过地脚螺栓固定在混凝土基础上,由电机带动减速机驱动装置使悬臂回转,电动葫芦在悬臂工字钢上作往返动行作业。
DX型旋臂起重机具有结构简单,操作方便,占用空间小,作业范围大等特点。广泛应用于机械制造、汽车、造船等现代工业的生产线、流水线、装配级及仓库、码头、实验室等场合的物料吊运作业中。是企业提高工效,改善劳动条件的理想起重设备。
DX型定柱式旋臂起重机技术参数
项 目
型号/单位
DX1T
DX2T
DX3T
DX5T
起重量
T
1
2
3
5
提升高度H
mm
4000
3000
4900
4750
最大回转半径R
mm
5000
3000 5500 5500
最小回转半径R2
mm
1050
1050 1050 1050
外形高度H
mm
5050
4200
6510
6510
外形宽度L
mm
5320
4200
6250
6250
提升速度
快速 m/min
8
8
8
8
慢速 m/min
4
4 4 4
运行速度
m/min
20
20 20 20
回转速度
m/min 0.7
0.7 0.616 0.616
回转角度 度 360 360 360 360
总重量 Kg 1150 1250 4230
4390
|
