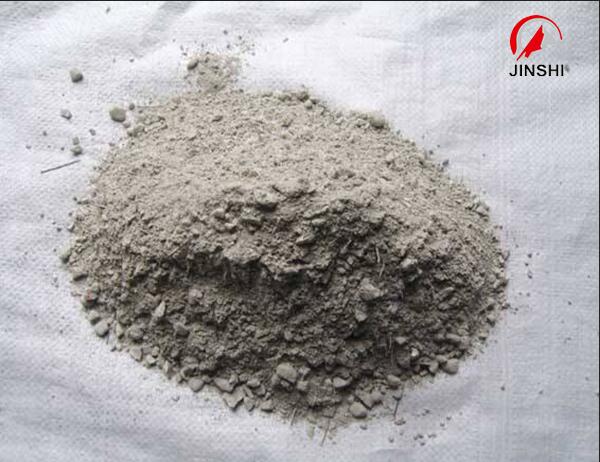

产品性能特点：
（1）采用多孔网格状材结构骨料，具有强度高，隔热效果显著，低导热系数的特点。本系列产品根据导热系数的不同，作为隔热衬里与系列耐磨产品复合使用。
（2）具有良好的流动性和塑性，既可振动施工，也可涂抹施工，施工方便快捷。
理化性能指标：
|
产品名称
|
高强轻质隔热浇注料
|
|
牌号
|
JS-0.50
|
JS-0.80
|
JS-1.00
|
JS-1.10
|
JS-1.30
|
JS-1.50
|
JS-1.80
|
|
最高使用温度(℃)
|
800
|
850
|
900
|
950
|
1000
|
1050
|
1100
|
|
体积密度(kg/m3)
|
110℃×24h≤
|
500
|
800
|
1000
|
1100
|
1150
|
1500
|
1800
|
|
冷态耐压强度 (MPa)
|
110℃×24h≥
|
1.5
|
2.0
|
4.0
|
5.5
|
7.5
|
8.0
|
10.0
|
|
800℃×3h≥
|
1.5
|
2.0
|
5.5
|
6.5
|
8.0
|
10.0
|
15.0
|
|
冷态抗折强度 (MPa)
|
110℃×24h≥
|
0.5
|
1.0
|
1.5
|
2.0
|
2.5
|
3.0
|
4.0
|
|
800℃×3h≥
|
0.5
|
1.0
|
1.5
|
2.0
|
2.5
|
3.0
|
4.0
|
|
烧后线变化率(%)
|
800℃×3h≤
|
-2.5
|
-1.0
|
-0.8
|
-0.5
|
-0.5
|
-0.5
|
-0.5
|
|
导热系数(W/(m.k))
|
350℃≤
|
0.25
|
0.30
|
0.35
|
0.40
|
0.45
|
0.50
|
0.60
|
|
添加复合结合剂或水
|
详见施工工艺
|
|
施工方法
|
振动或捣打或喷涂
|
|
使用部位
|
水泥窑隔热衬里及各种工业窑炉隔热衬里
|
|
特性
|
高强质轻、导热系数低、节能、整体性好
|
|
沈网警备案20040880号
