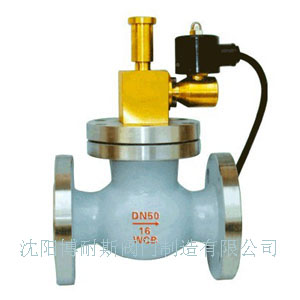

燃气切断阀
气体阀门型号：ZCRB
沈阳博耐斯阀门制造有限公司燃气切断阀是一种新型的燃气管道工程的生产配套装置,主要应用于以下场合:
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门,切断燃气的供给，及时制止恶性事故的发生。
2.与热力设备的限定温度(或压力)控制器相连接。当设备内检测点的温度或压力超过设定的数值时，自动快速关闭供气阀门，停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。
5.稳定的技术性能；负荷损失低；性能稳定；节能性能好；快速切断性能是本系列产品的特点。024-62657366
燃气切断阀功能特点
◆ 博耐斯燃气切断阀在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能
◆ 当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时，即使撤去
◆ 当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
◆ 阀门采用先导式阀瓣，开启轻松，即使压力达到6bar也开启轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。
注：根据客户要求也可提供断电关闭的常闭型紧急切断阀
燃气切断阀技术参数:
1、适用于煤气、天然气及液化石油气。
2、阀门规格：螺纹连接 G1/2“、G3/4”、G1“；法兰连接 DN25～350
3、工作压力：0.5bar～6bar
4、电气防护等级：CEI
IP65/IP67
5、防爆等级：Eexm Ⅱ T4/
Eexm Ⅱ T5
6、工作电压及电功率：交流 AC220V，50Hz/14V；直流
DC12V/8.5W，DC24V/8.5W
7、操作系数：不间断输出或脉冲型
8、电气连接：插件（不分正负极）
9、线圈功率: ≤DN100,20℃时交流
AC220V,50Hz/24VA直流 DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流
AC220V,50Hz/90VA直流 DC24V,/85W 线圈型号:ZCLF-1(2)
10、工作环境温度：-15～60℃
11、密封材料：NBR橡胶
12、阀体材质：黄铜、不锈钢、碳钢
13、阀门关闭时间：少于1秒
14、质量认证:ISO9001
燃气切断阀手动复位操作过程
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门已被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。
燃气切断阀主要零件材料
|
零 件 名 称
|
材 料
|
|
“-1丝扣“
|
DN25-DN350（法兰）
|
|
阀体
|
黄铜
|
碳钢（不锈钢）
|
|
自锁体
|
黄铜（铝合金）
|
|
阀杆
|
不锈钢
|
不锈钢
|
|
密封
|
NBR橡胶
|
燃气切断阀规格及安装尺寸表
|
规格(DN)
|
L
|
≈H
|
D
|
D1
|
D2
|
Z-¤d
|
备注
|
|
1/2"(DN15)
|
68
|
120
|
|
|
|
|
丝扣
|
|
3/4"(DN20)
|
72
|
128
|
|
|
|
|
|
1"(DN25)
|
100
|
160
|
|
|
|
|
|
25
|
160
|
180
|
115
|
85
|
65
|
4-¤14
|
法兰连接
|
|
32
|
180
|
200
|
135
|
100
|
78
|
4-¤18
|
|
40
|
200
|
200
|
145
|
110
|
85
|
4-¤18
|
|
50
|
230
|
220
|
160
|
125
|
100
|
4-¤18
|
|
65
|
290
|
255
|
180
|
145
|
120
|
4-¤18
|
|
80
|
310
|
320
|
195
|
160
|
135
|
8-¤18
|
|
100
|
350
|
380
|
215
|
180
|
155
|
8-¤18
|
|
125
|
400
|
405
|
245
|
210
|
185
|
8-¤23
|
|
150
|
480
|
458
|
280
|
240
|
210
|
8-¤23
|
|
200
|
600
|
530
|
335
|
295
|
265
|
8-¤23
|
|
250
|
650
|
600
|
390
|
350
|
320
|
12-¤23
|
|
300
|
750
|
650
|
440
|
400
|
368
|
12-¤23
|
|
350
|
850
|
750
|
500
|
460
|
428
|
12-¤23
|
